Evolutone

Sinn für brillante Akustik – Die Hörevolution von Steffens Systems

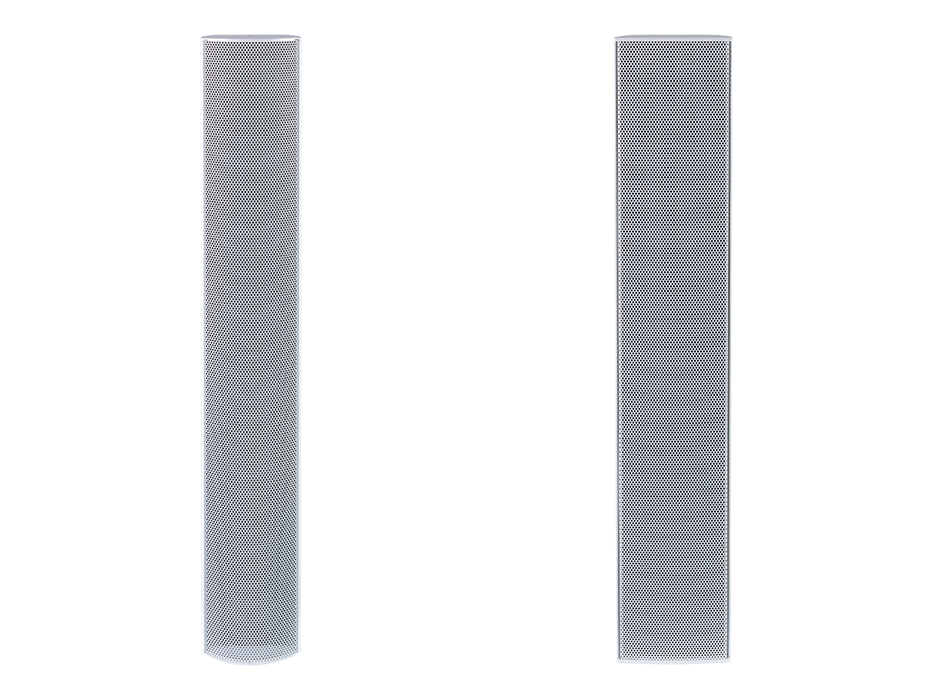

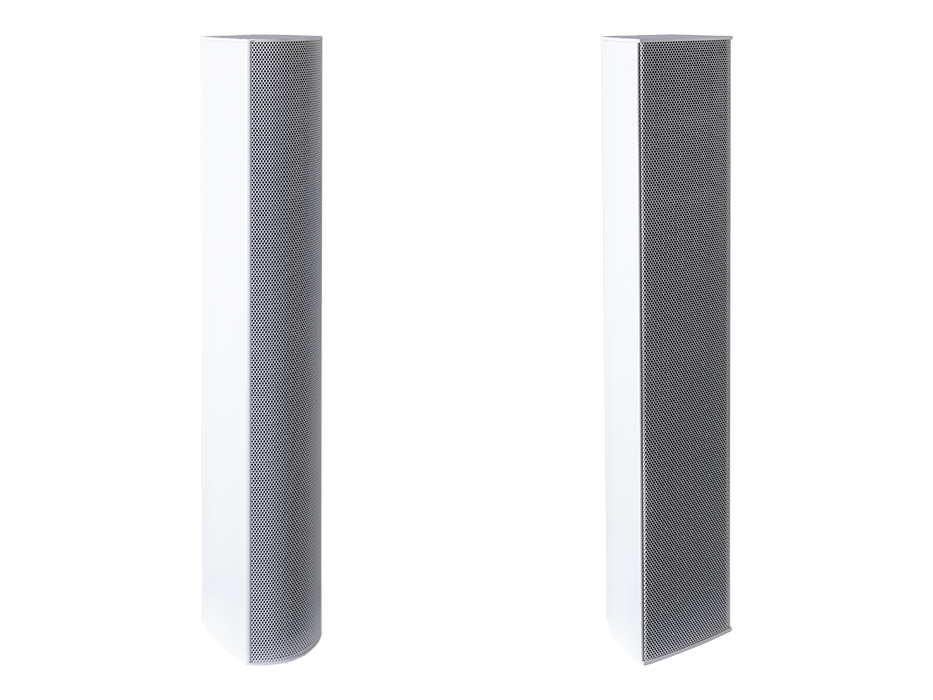

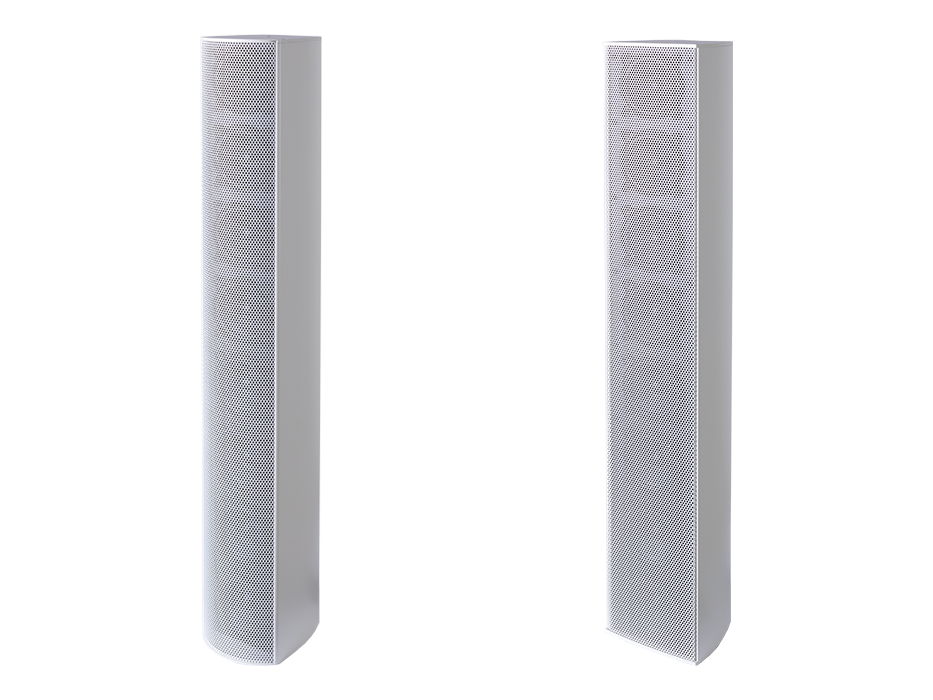

Aktive, digitale, kontrollierte Schallzeile der neuesten Generation. Exzellente Sprachwiedergabe und harmonischer Musikklang. Evolutone 1000 bestehend aus einem Modul.


Produktanfrage
Produktbroschüre

Faszinierendes Gehör: Keiner unserer Sinne arbeitet schneller, keiner leistet gemeinsam mit dem Gehirn so viel für das zwischenmenschliche Verstehen. Wir lernen erst über das Hören, selber zu sprechen. Wir hören feine Signalunterschiede in Klang, Entfernung, Lautstärke und Zeit. Wir orientieren uns mit unseren Ohren im Raum und interpretieren Geräusche, um zügig und richtig zu reagieren. Eines hat sich während unserer Evolution allerdings nicht entwickelt: die Fähigkeit, Stimmen auch über weite Distanzen zu hören.In großen Räumen verstehen wir Sprache deshalb ohne technische Unterstützung nicht oder nur unter großer Anstrengung.

Wie kann also ein längerer Weg von der Klangquelle zum Ohr überbrückt werden?

Diese Frage beschäftigt seit jeher die Planer akustischer Anlagen. Heute bieten wir Ihnen eine der weltweit führenden Lösungen für klares Hören in großen Räumen. Unsere neue DSP gesteuerte Lautsprecherzeile evolutone sichert in Kirchen, Hallen, Aulen und Sälen zu jeder Zeit bestes Verstehen von Sprache und Musik.

evolutone beschallt mit nur einem Lautsprecher im flexiblen Modulsystem individuell und exakt jede Stelle im Raum. Optional mit integriertem Dante Modul

Räume sind so unterschiedlich, wie das, was in ihnen vorgetragen wird. Unser ehrgeiziges Ziel: Wir erreichen ausgezeichnete Sprachverständlichkeit in jedem großen Raum zu jeder Zeit. Mit unserer DSP gesteuerten Lautsprecherzeile evolutone setzen wir deshalb auf ein Baukastensystem verschiedener Module. Für individuell beste Lösungen bestehen sie aus einem Grundmodul mit acht Breitband und 16 Hochtonsystemen, acht Digitalstufen und einem achtkanaligen Digitalen Signalprozessor zum beamforming.

Das Grundmodul lässt sich mit bis zu zehn Modulen zu einem einzigen Lautsprecher kaskadieren und erweitern. Es können bis zu fünf (5) Beams mit unterschiedlichen Reichweiten eingestellt werden. Mit jedem Beam wird der Schall gezielt auf verschiedene Höhen und Entfernungen bis zu 100 Metern verteilt und gerichtet.

Wo lässt sich evolutone einsetzen?

Unsere volldigitalen Aktivlautsprecher bringen Stimmen zur vollen Geltung. Sie sorgen in sehr unterschiedlichen und auch architektonisch anspruchsvollen Räumen für messbar beste Akustik: in Kirchen, Gebetshäusern, Theatern, Aulen und Hörsälen. Aber auch dort, wo es in manchen Situationen genau darauf ankommt, was ankommt, finden die Aktivlautsprecher ihren Einsatz: -in Bahnhofs- und Flughafenhallen, Firmenfoyers, Empfangshallen, Öffentlichen Räumen, Plenarsälen und Sporthallen.

  • Den verwendeten Werkstoffen im Raum werden Werte zugeordnet, die gemeinsam mit den Raummaßen in die Berechnung des Zusammenspiels aus Raumakustik und Lautsprechern einfließen.
  • Der Lautsprecher wird je nach Raumvoraussetzungen mit der entsprechenden Anzahl Modulen ausgestattet.
  • Aus der Computersimulation werden die optimalen Einstellungen der Lautsprecher gewonnen.

Frequenzgang 80 – 20.000 Hz, Aktives Beamforming 5 Beams, Akustisches Zentrum flexibel einstellbar, Alle Beampegel unabhängig voneinander einstellbar von -100 bis 27,5 dB, Fokus Distance einstellbar von 0,5 Meter bis 100 Meter

Auto Mute Funktion: Schaltet Lautsprecher bei Unterschreiten eines einstellbaren Pegels und einer einstellbaren Wait-Zeit automatisch ab; bei Signalaktivität automatisches, sofortiges Wiedereinschalten

Delay: einstellbar 0 bis 2 Sekunden

Equalizer: 7 band vollparametrisch; 1 x Butterworth Hochpass 24dB/Oktav; 1 x Butterworth Tiefpass 24dB/Oktav; 1 x Highshelf

Limiter: integriert

Positionsbestimmung im Stapel: automatisch, Position ergibt sich durch Verkabelung, keine Nutzerinteraktion nötig

Master-/Slave-Logik: automatisch, jedes Modul innerhalb eines Stapels kann Master sein, keine Nutzerinteraktion nötig

DSP-Performance: DSP-Prozessor ADSP21369/333 MHz, Fließkomma 2400MFLOPS, 32-bit, 32MByte SDRAM, 2Mbyte Flash

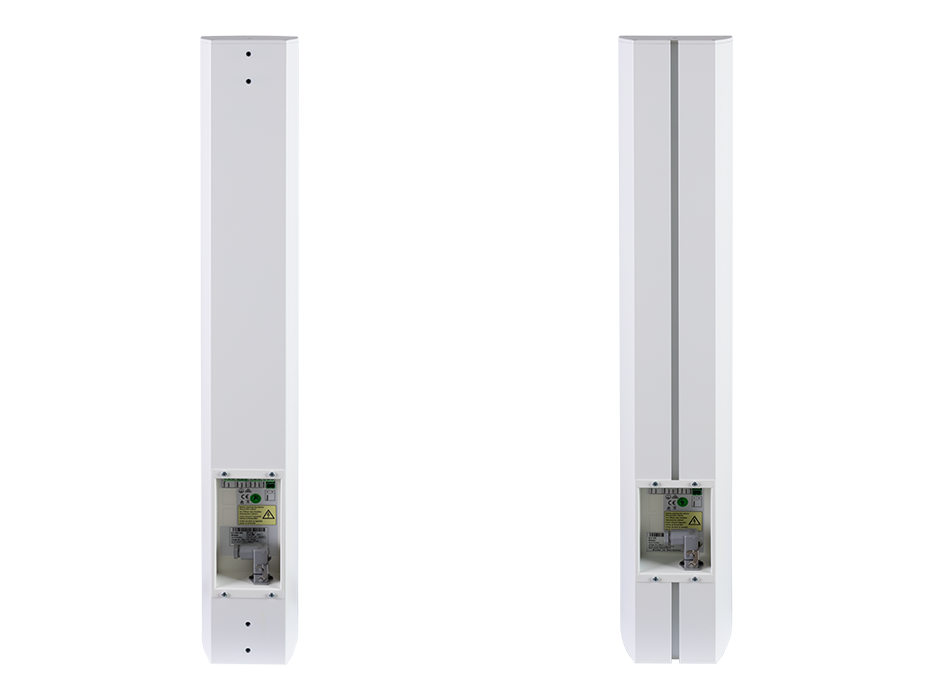

Externe Schnittstellen

Audio Inputs: 1x analog einstellbar -9dB; -5 dB; 0 dB Symmetrisch auf 3 pol. Phoenixstecker, 1 x digital AES 3id auf 3 pol. Phoenixstecker

Dantemodul: Erweiterung mit einem Eingang für das Dante Audio Netzwerk

Dante Redundanz mit zweier Netzwerkebenen wird unterstützt.

Steuerung und Protokoll: RS485 auf 3 pol. Phoenixstecker

Protokoll: Master-Multi-Slave; Programmierung, Firmware-Update, Fernsteuerung und Überwachung von 254 Lautsprechern im Netzwerk

Adressierung: DIP-Schalter, 8 bit, 254 Lautsprecher adressierbar

Ausstattung:

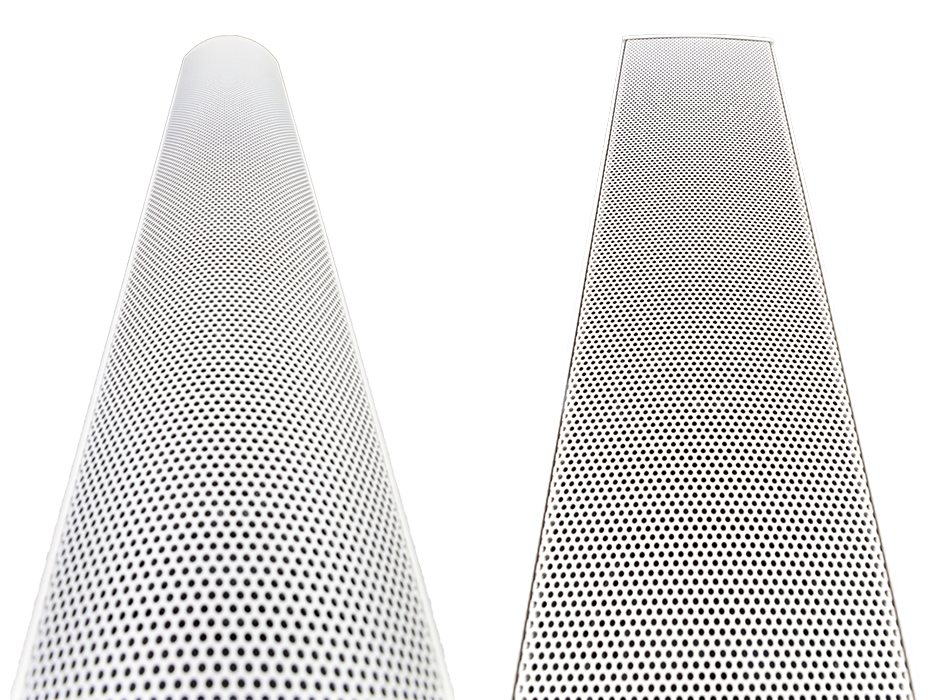

  • Aluminiumgehäuse weiss 9010
  • Schutzgitter pulverbeschichtet
  • Sonderfarbe alle RAL-Farben
EVO 1000 EVO 2000 EVO 3000 EVO 4000 EVO 5000
System 8 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 16 x Hochtonsysteme 16 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 32 x Hochtonsysteme 24 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 48 x Hochtonsysteme 32 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 64 x Hochtonsysteme 40 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 80 x Hochtonsysteme
Öffnungswinkel horizontal 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz)
Öffnungswinkel vertikal 14° bis 120° 7° bis 120° 5° bis 120° 4° bis 120° 3° bis 120°
minimaler vertikaler Öffnungswinkel + - 7° (14°) + - 3,5° (7°) + - 2,5° (7°) + - 2° (4°) + - 1,5° (3°)
maximaler vertikaler Öffnungswinkel + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°)
Ausrichtungswinkel einstellbar von -53° bis +53° von -56° bis +56° von -58° bis +58° von -58° bis +58° von -58° bis +58°
Frequenzgang 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz
Class D Endstufen Verstärker-Leistung 8 x 50 W 16 x 50 W 24 x 50 W 32 x 50 W 40 x 50 W
Energieverbrauch Standby 5 W, max. 400 W Standby 10 W, max. 800 W Standby 12 W, max. 1200 W Standby 12 W, max. 1600 W Standby 15 W, max. 2000 W
Schallpegel pink noise 95dBA 13 Meter 23 Meter 32 Meter 43 Meter 52 Meter
Abmessung H x B x T in cm 93 x 15,5 x 17,0 186 x 15,5 x 17,0 279 x 15,5 x 17,0 372 x 15,5 x 17,0 465 x 15,5 x 17,0
Gewicht 12,5 kg 25 kg 37,5 kg 50 kg 67,5 kg
EVO 1000 EVO 2000 EVO 3000 EVO 4000 EVO 5000
System 8 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 16 x Hochtonsysteme 16 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 32 x Hochtonsysteme 24 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 48 x Hochtonsysteme 32 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 64 x Hochtonsysteme 40 x Breitbandsystem à 4 1/4 '' (Neodym Magnet) 80 x Hochtonsysteme
Öffnungswinkel horizontal 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz)
Öffnungswinkel vertikal 14° bis 120° 7° bis 120° 5° bis 120° 4° bis 120° 3° bis 120°
minimaler vertikaler Öffnungswinkel + - 7° (14°) + - 3,5° (7°) + - 2,5° (7°) + - 2° (4°) + - 1,5° (3°)
maximaler vertikaler Öffnungswinkel + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°)
Ausrichtungswinkel einstellbar von -53° bis +53° von -56° bis +56° von -58° bis +58° von -58° bis +58° von -58° bis +58°
Frequenzgang 60 - 20.000 Hz 60 - 20.000 Hz 60 - 20.000 Hz 60 - 20.000 Hz 60 - 20.000 Hz
Class D Endstufen Verstärker-Leistung 8 x 50 W 16 x 50 W 24 x 50 W 32 x 50 W 40 x 50 W
Schallpegel pink noise 95dBA 13 Meter 23 Meter 35 Meter 45 Meter 55 Meter
Abmessung H x B x T in cm 93 x 13,2 x 15,4 186 x 13,2 x 15,4 279 x 13,2 x 15,4 372 x 13,2 x 15,4 465 x 13,2 x 15,4
Gewicht 9,9 kg 19,8 kg 29,8 kg 39,6 kg 49,5 kg
EVO 1000 EVO 2000 EVO 3000 EVO 4000 EVO 5000
System 8 x Breitbandsystem à 4 1/4 '' 16 x Breitbandsystem à 4 1/4 '' 24 x Breitbandsystem à 4 1/4 '' 32 x Breitbandsystem à 4 1/4 '' 40 x Breitbandsystem à 4 1/4 ''
Öffnungswinkel horizontal 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz)
Öffnungswinkel vertikal 14° bis 120° 7° bis 120° 5° bis 120° 4° bis 120° 3° bis 120°
minimaler vertikaler Öffnungswinkel + - 7° (14°) + - 3,5° (7°) + - 2,5° (7°) + - 2° (4°) + - 1,5° (3°)
maximaler vertikaler Öffnungswinkel + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°)
Ausrichtungswinkel einstellbar von -53° bis +53° von -56° bis +56° von -58° bis +58° von -58° bis +58° von -58° bis +58°
Frequenzgang 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz
Class D Endstufen Verstärker-Leistung 8 x 50 W 16 x 50 W 24 x 50 W 32 x 50 W 40 x 50 W
Schallpegel pink noise 95dBA 13 Meter 23 Meter 32 Meter 43 Meter 52 Meter
Abmessung H x B x T in cm 93 x 13,2 x 15,4 186 x 13,2 x 15,4 279 x 13,2 x 15,4 372 x 13,2 x 15,4 465 x 13,2 x 15,4
Gewicht 12,5 kg 25 kg 37,5 kg 50 kg 67,5 kg
EVO 1000 EVO 2000 EVO 3000 EVO 4000 EVO 5000
System 8 x Breitbandsystem à 4 1/4 '' 16 x Breitbandsystem à 4 1/4 '' 24 x Breitbandsystem à 4 1/4 '' 32 x Breitbandsystem à 4 1/4 '' 40 x Breitbandsystem à 4 1/4 ''
Öffnungswinkel horizontal 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz) 150° (bis zu 3kHz), 120° (über 3kHz)
Öffnungswinkel vertikal 14° bis 120° 7° bis 120° 5° bis 120° 4° bis 120° 3° bis 120°
minimaler vertikaler Öffnungswinkel + - 7° (14°) + - 3,5° (7°) + - 2,5° (7°) + - 2° (4°) + - 1,5° (3°)
maximaler vertikaler Öffnungswinkel + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°) + - 60° (120°)
Ausrichtungswinkel einstellbar von -53° bis +53° von -56° bis +56° von -58° bis +58° von -58° bis +58° von -58° bis +58°
Frequenzgang 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz 80 - 20.000 Hz
Class D Endstufen Verstärker-Leistung 8 x 50 W 16 x 50 W 24 x 50 W 32 x 50 W 40 x 50 W
Schallpegel pink noise 95dBA 13 Meter 23 Meter 32 Meter 43 Meter 52 Meter
Abmessung H x B x T in cm 93 x 15,5 x 13,4 186 x 15,5 x 13,4 279 x 15,5 x 13,4 372 x 15,5 x 13,4 465 x 15,5 x 13,4
Gewicht 12,5 kg 25 kg 37,5 kg 50 kg 67,5 kg
